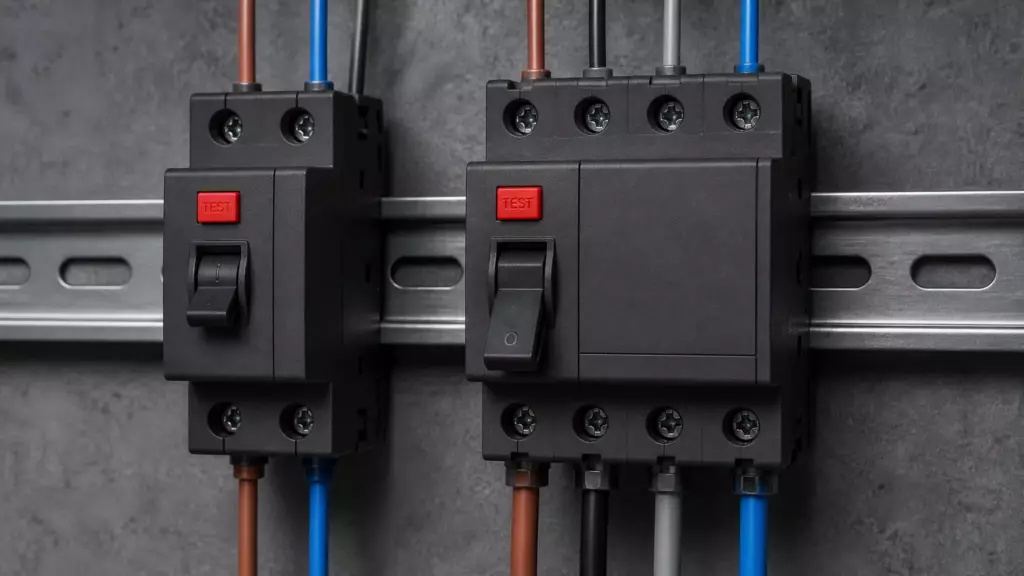

УЗО + автомат vs дифавтомат: практическое сравнение

Это самый популярный спор в комментариях под любым видео про щиты — и почти всегда бессмысленный, потому что спорящие защищают позицию «всегда так» и «всегда эдак». Правильный ответ скучнее: в нормальном квартирном щите стоят и те, и другие, каждый на своём месте. Дифавтоматы — там, где важно мгновенно понять виновника; связки УЗО + автоматы — там, где приборов много, а модулей мало.

Разберём матчасть, сравним по пяти параметрам, определим границы применимости каждого варианта и приведём готовые схемы.

Матчасть: что делает каждое устройство

Автоматический выключатель следит за током в линии. Перегруз — сработает тепловой расцепитель (медленно, за минуты). Короткое замыкание — сработает электромагнитный (мгновенно). Защищает кабель от перегрева и возгорания. Человека не защищает вообще (подробно).

УЗО следит за разницей токов фазы и нуля. Если часть тока ушла мимо — через изоляцию, воду или человека — отключает линию за 20-30 мс. Защищает человека и от пожара по утечке. От перегруза и КЗ не защищает и само по себе от них сгорит (подробно).

Дифавтомат (АВДТ) — это автомат и УЗО в одном корпусе. Внутри всё то же самое: тепловой расцепитель, электромагнитный расцепитель и дифференциальный трансформатор. Никакой отдельной физики, никакого «третьего вида защиты».

Отсюда главный вывод, который снимает половину спора: связка «УЗО + автомат» и дифавтомат защищают абсолютно одинаково. Разница не в защите, а в эксплуатации.

Как отличить их в щите визуально:

1. на УЗО указан номинальный ток (25 А, 40 А) без буквы характеристики и указан дифференциальный ток (30 мА). Схема на корпусе — без обозначения расцепителей;
2. на дифавтомате — буква и цифра (C16) плюс дифток (30 мА). На корпусе часто пиктограмма расцепителей.

Если на устройстве написано «C16, 30 мА» — это дифавтомат. Если «25 А, 30 мА» — УЗО, и оно обязано быть прикрыто автоматом на ступень ниже.

Сравнительная таблица

Из таблицы видно главный парадокс, который переворачивает интуицию: дифавтоматы экономят место только на одиночных линиях. Как только линий на одну зону становится 3-4, связка «одно УЗО + автоматы» выигрывает и по модулям, и по деньгам — причём по деньгам в разы.

Про индикатор срабатывания. Существенный аргумент за дифавтоматы, который часто решает вопрос: у качественных моделей есть флажок или окошко, показывающее, что именно сработало — дифзащита или сверхток. С таким индикатором главный минус дифавтомата (непонятно, что случилось) исчезает. У бюджетных моделей индикатора нет, и вы стоите перед щитом в темноте, гадая, залило ли соседей или просто перегрузилась линия.

Когда лучше дифавтоматы

1. Одиночная линия под конкретный прибор. Стиральная машина, посудомойка, водонагреватель, тёплый пол. Один прибор — один аппарат. Тут дифавтомат и компактнее (2 модуля против 3), и логичнее: сработал — значит, виноват именно этот прибор.

2. Маленький щит. Если в наличии старая ниша на 12-16 модулей и расширить её нельзя (типовая ситуация в хрущёвках и старых панельных домах), дифавтоматы на ключевые линии — способ впихнуть дифзащиту туда, где на полноценную схему с УЗО места нет. Узкие однодульные дифавтоматы существуют, хотя стоят дорого.

3. Когда важна изоляция аварии. Ушли в отпуск, потекла посудомойка — отключилась только она. Холодильник и роутер продолжают работать. При схеме с общим УЗО на четыре линии погасло бы всё.

4. Аренда, сдача, коммуналка — там, где важно, чтобы авария у одного не гасила всех.

Когда лучше связки УЗО + автомат

1. Много линий в одной зоне. Комнаты: розетки к1, розетки к2, свет, кондиционер. Одно УЗО 30 мА + четыре автомата = 6 модулей и ~4 000 ₽. Четыре дифавтомата = 8 модулей и 14 000 ₽. Разница очевидна.

2. Диагностика утечек. При связке видно, что произошло: выбило автомат — перегруз или КЗ; выбило УЗО — утечка. Это половина диагностики, сделанная бесплатно. С дифавтоматом без индикатора вы этого не знаете.

3. Дешёвая замена. Автомат — расходник на 400 ₽. Если он состарился или залип, замена копеечная. Дифавтомат — 3 500 ₽ целиком, даже если умер только тепловой расцепитель.

4. Ремонтопригодность в будущем. Найти автомат нужного номинала и бренда через десять лет — не проблема. Найти дифавтомат конкретной серии, которая встанет в существующую гребёнку, — задачка.

5. Бюджет. При равной защите разница на квартиру легко достигает 20 000-30 000 ₽ — а это уже реле напряжения плюс приличный корпус.

Комбинированные схемы для квартиры

Так собирают щиты у нас — и так их собирает большинство толковых электриков.

Двушка 55 м², щит на 36 модулей:

Вводной автомат C40 (2 мод.)
Реле напряжения (2 мод.)
Счётчик (если в квартире)
Противопожарное УЗО 100 мА тип S (2 мод.)
│
├── УЗО 30 мА тип A, 40 А (2 мод.) - «Комнаты»
│     ├── C16 Розетки комната 1
│     ├── C16 Розетки комната 2
│     ├── C16 Кондиционер
│     └── C10 Свет комнат
│
├── УЗО 30 мА тип A, 40 А (2 мод.) - «Кухня»
│     ├── C16 Розетки фартук
│     ├── C16 Розетки кухня-2
│     ├── C16 Духовой шкаф
│     └── C10 Свет кухни и санузла
│
├── Дифавтомат C32/30 мА - Варочная панель
├── Дифавтомат C16/30 мА - Посудомоечная машина
├── Дифавтомат C16/30 мА - Стиральная машина
├── Дифавтомат C16/10 мА - Водонагреватель
├── Дифавтомат C16/30 мА - Розетки санузла
└── C16 Холодильник (отдельно, без общего УЗО)

Логика простая:

1. группы однотипных линий → одно УЗО + автоматы (экономия места и денег);
2. мокрая техника и мощные приборы → дифавтоматы (изоляция аварии, очевидный виновник);
3. холодильник → отдельно, чтобы отпуск не заканчивался испорченными продуктами из-за чужой утечки;
4. на вводе → противопожарное УЗО типа S (селективное, с задержкой) — иначе оно будет срабатывать одновременно с групповыми и вся ступенчатость пропадёт.

Однушка, щит на 24 модуля: та же логика, но группы укрупняются — одно УЗО на комнату + свет, дифавтоматы на стиралку и бойлер. Про общую компоновку — сборка щита.

Тип A обязателен и для УЗО, и для дифавтоматов: техника с импульсными блоками питания даёт пульсирующий постоянный ток утечки, который устройства типа AC не видят.

Цены в СПб

Ориентиры по материалам (нормальный средний бренд): автомат — 300-700 ₽, УЗО 30 мА тип A — 2 000-4 500 ₽, дифавтомат — 2 500-5 500 ₽. Комбинированная схема на двушку по оборудованию выходит примерно в 25 000-40 000 ₽; схема «дифавтомат на каждую линию» — в 45 000-70 000 ₽ при той же самой защите.

FAQ

Чем отличается УЗО от дифавтомата?

Дифавтомат — это УЗО и автомат в одном корпусе. УЗО ловит утечку и защищает человека, но от короткого замыкания не защищает и само сгорит — поэтому его всегда прикрывают автоматом. Дифавтомат делает обе работы сразу. По уровню защиты связка «УЗО + автомат» и дифавтомат идентичны.

Что лучше — дифавтомат или УЗО с автоматом?

Зависит от количества линий. Одна линия под конкретный прибор (стиралка, бойлер) — дифавтомат: компактнее и виновник сразу очевиден. Три-четыре линии в одной зоне — УЗО плюс автоматы: и модулей меньше, и дешевле в разы. Нормальный щит комбинирует оба подхода.

Правда ли, что дифавтоматы экономят место?

Только на одиночных линиях: 2 модуля против 3. На четырёх линиях уже наоборот — 8 модулей у дифавтоматов против 6 у связки «одно УЗО + 4 автомата». Это самое частое заблуждение в спорах о щитах.

Как понять, что стоит в моём щите?

Смотрите маркировку. «C16, 30 мА» — дифавтомат (буква характеристики + дифток). «25 А, 30 мА» без буквы — УЗО, и рядом обязан стоять автомат на ступень ниже. Если УЗО стоит без автомата — это ошибка монтажа: при коротком замыкании оно выйдет из строя.

Дифавтомат выбило — как понять, из-за чего?

У качественных моделей есть индикатор (флажок или окошко), показывающий, сработала дифзащита или сверхток. У дешёвых его нет — и это главный практический минус дифавтоматов. Если индикатора нет, приходится действовать перебором: отключить всё от линии и включить аппарат — включился, значит, была утечка или перегруз в приборе.

Можно ли поставить УЗО без автомата?

Нет. УЗО не защищает само себя от короткого замыкания: его контакты рассчитаны на номинальный ток, а не на тысячи ампер КЗ. Правило: номинал УЗО на ступень выше автомата, который стоит перед ним или после него в цепи (УЗО 25 А + автомат 16 А).

Нужно ли УЗО, если везде стоят дифавтоматы?

Групповые — нет, дифавтоматы уже содержат дифзащиту. Но противопожарное УЗО 100-300 мА на ввод имеет смысл: оно ловит утечки в тех участках, которые групповая защита не покрывает — вводной кабель, сам щит, — и обязательно должно быть типа S, иначе будет срабатывать вместе с групповыми.
